معيار التصميم: | API602 / BS5352 | مادة الجسم:: | ASTM A105N |
---|---|---|---|
القطر الاسمي: | 1 '' ، DN25 | الضغط: | 800 رطل |
نهاية الاتصال.: | لحام RF شفة | وجها لوجه: | ASME B16.10 |
الاختبار والتفتيش: | API 598 | ||
تسليط الضوء: | BS5352 25 مم فحص الصمام الصلب,BS5352 صمام الاختيار الفولاذي المزور فئة 300,صمام عدم رجوع رفع المكبس BS5352 |

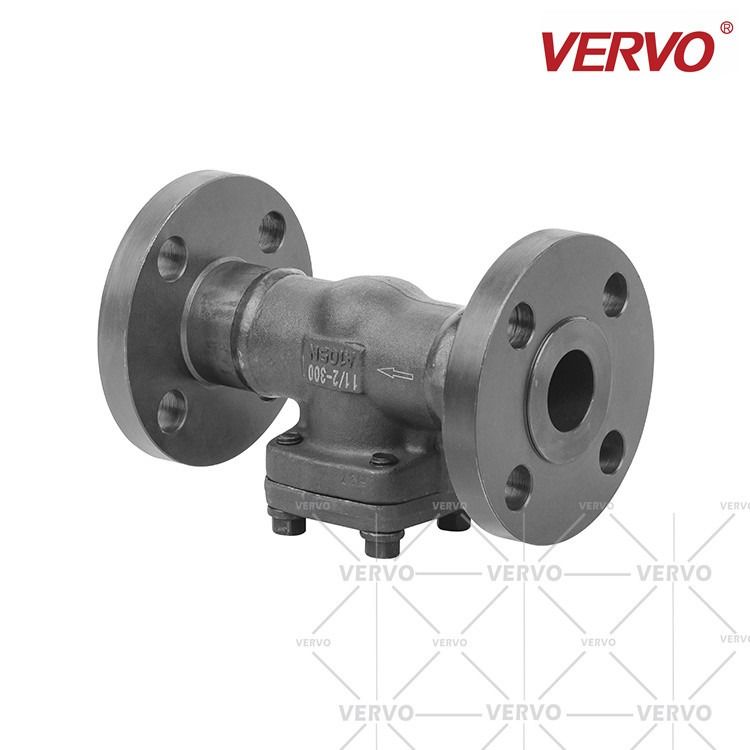

BS5352 المكبس فحص الصمام رفع فحص الصمام مزورة الصلب فحص الصمام A105N DN40 300LB فحص الصمام غير صمام العودة
غرض |
صمام فحص من الصلب الكربوني |
نوع | صمام فحص المكبس |
شهادة | ISO9001 ، ISO14001 ، ISO18001 ، CE ، TS ، API |
ماركة | فيرفو |
رقم الموديل | H41Y-300LB-DN40 |
حجم الميناء | 1 1/2 '' ، DN40 |
ضغط | 300 رطل |
درجة حرارة | -29 ~ 425 |
استمارة الاتصال | رفع شفة اللحام |
مادة الجسم | الكربون الصلب ASTM A105N |
ميزة | سهل التفكيك والتجميع |
فحص الصمام الصلب مزورة
يتم تقديم صمامات فحص من الصلب المطروق في نوع التأرجح ونوع الرفع وغطاء المحرك المثبت بمسامير وتصميم غطاء المحرك الملحوم في مجموعة واسعة من الكربون والفولاذ المقاوم للصدأ والفولاذ المقاوم للصدأ على الوجهين والسبائك وغيرها من المواد الخاصة.يتم تصنيع صمامات الفحص المصنوعة من الصلب المطروق FBV وفقًا لتصميم API 602.
حدود المنتج
أحجام NPS 1/2 إلى NPS 4
فئة 800 إلى فئة 2500
المواد
متوفر في مزورة (A105 ، LF2 ، F5 ، F11 ، F22 ، A182 F304 (L) ، F316 (L) ، F347 ، F321 ، F51) ، سبيكة 20 ، Monel ، Inconel ، Hastelloy
ميزات التصميم
SW أو NPT أو RF أو BW
برغي خارجي ونير (OS&Y)
بونيه مثبتة بمسامير ، غطاء محرك ملحوم أو غطاء محرك مانع للضغط
معيار التصميم
التصميم والتصنيع وفقًا لـ API 602 ، BS5352 ، ASME B16.34
اتصال نهاية وفقًا لـ ASME B16.11 (SW) ، ASME B1.20.1 (NPT) ، ASME B16.5 (RF ، RTJ)
الاختبار والفحص وفقًا لـ API 598
متاح أيضًا لكل من NACE MR-0175 و NACE MR-0103 و ISO 15848 و API 624
CL800 CL900 ~ CL1500 | غطاء الترباس (BC) / غطاء اللحام (WC) منفذ كامل (FP) الخيط (NPT) ، لحام المقبس (SW) ، اللحام التناكبي (BW) |
|||||||
الحجم (NPS) | FP | 1/2 | 3/4 | 1 | 1-1 / 4 | 1-1 / 2 | 2 | |
وجها لوجه | سي إل 800 | إل | 100 | 100 | 120 | 140 | 140 | 172 |
CL900 CL1500 |
100 | 120 | 140 | 140 | 172 | 220 | ||
ارتفاع | ح | 70 | 70 | 70 | 100 | 110 | 120 | |
قطر منفذ التدفق | د | 13.5 | 17 | 22 | 28 | 34 | 44 | |
الوزن (كجم) | سي إل 800 | BB | 2.2 | 2.2 | 2.2 | 4.2 | 9 | 9 |
WB | 2.1 | 2.1 | 2.1 | 4 | 8.8 | 8.8 | ||
CL900 CL1500 | BB | 4.2 | 9 | 9 | 10 | 18.6 | 20 | |
WB | 4 | 8.8 | 8.8 | 9.7 | 18.2 | 19.5 | ||
CL150 ~ CL600 | غطاء الترباس (BC) / غطاء اللحام (WC) تقليل المنفذ (RP) ، ذات حواف (RF / RTJ) |
|||||||
مقاس (NPS) |
RP | 1/2 | 3/4 | 1 | 1-1 / 4 | 1-1 / 2 | 2 | |
وجها لوجه | CL150 | L (RF) | 108 | 117 | 127 | 140 | 165 | 203 |
CL300 | 152 | 178 | 203 | 216 | 229 | 267 | ||
سي إل 600 | 165 | 190 | 216 | 229 | 241 | 292 | ||
ارتفاع | ح | 55 | 55 | 65 | 80 | 85 | 105 | |
قطر منفذ التدفق | د | 10.5 | 13.5 | 17 | 22 | 28 | 34 | |
وزن (كلغ) |
CL150 | BB | 3.5 | 3.5 | 4.7 | 8.5 | 11.5 | 13 |
CL300 | 3.5 | 3.5 | 5.6 | 8.6 | 12 | 14 | ||
سي إل 600 | 3.5 | 3.5 | 6.5 | 10.5 | 16 | 22 | ||
CL900 CL1500 | غطاء الترباس (BC) / غطاء اللحام (WC) تقليل المنفذ (RP) ، ذات حواف (RF / RTJ) |
|||||||
مقاس (NPS) |
RP | 1/2 | 3/4 | 1 | 1-1 / 4 | 1-1 / 2 | 2 | |
وجها لوجه | CL900 CL1500 | L (RF) | 216 | 229 | 254 | 279 | 305 | 368 |
ارتفاع | ح | 55 | 55 | 65 | 80 | 85 | 105 | |
قطر منفذ التدفق | د | 10.5 | 13.5 | 17 | 22 | 28 | 34 | |
الوزن (كجم) | CL150 CL300 | BB | 4.5 | 5.8 | 8.7 | 14.5 | 22 | 32 |
التعليمات
1 / هل لديك شهادة؟
نعم لدينا ISO9001-2015 و CE / PED وفقًا للتوجيه 2014/68 / EU ، شهادة السلامة من الحرائق ، ISO15848-1
2 / هل يمكننا زيارة المصنع الخاص بك؟
بالتأكيد ، نرحب بكم لزيارة مصنعنا ، والتحقق من إنتاجنا ومعرفة المزيد عن قوتنا وجودتنا.
3 / هل لديكم نظام مراقبة الجودة؟
نعم ، لدينا شهادات ISO / PED ومختبر مراقبة الجودة الخاص بنا.
4 / هل يمكنك ترتيب الشحن لنا؟
نعم ، لقد قمنا بتعيين وكلاء الشحن البحري والسكك الحديدية مع عقود من الخبرة وحصلنا على أفضل الأسعار مع أقرب خدمة السفن والخدمات المهنية.
5 / هل يمكنني الحصول على بعض العينات؟
يسعدنا تقديم عينات مجانية لك ، لكن الرسوم السريعة ستكون على نفقتك.
6 / ما هي خدمة ما بعد البيع لديكم؟
نحن نقدم خدمة ما بعد البيع ونقدم ضمانًا بنسبة 100٪ على منتجاتنا.
7 / ما هي منتجاتك الرئيسية؟
صمام ، ومن أجل تلبية الاحتياجات المختلفة ، قمنا بتوسيع نطاق أعمالنا ، ونقوم أيضًا بعمل منتجات صحية.
8 / هل انت شركة تجارية او مصنع
نحن مصنع ، ونرحب بزيارة المصنع
9 / ما هو موك الخاص بك
لا موك ، حسب طلبك. الحجم العادي والمواد لدينا مخزون
